TY224-45-22KW同軸式硬齒面減速機
TY系列同軸式硬齒面齒輪減速機
減速機，TY減速機，TY硬齒面減速機，TY同軸式硬齒面減速機，TY224減速機，TY224-45-22KW減速機電機，硬齒面齒輪減速機。
TY系列同軸式齒輪減速機ZBJ19009-88產品簡介
TY系列同軸式硬齒面齒輪減速器是理想的動力傳送裝置,它廣泛適用于冶金、礦山、能源、建材、運輸、化工、紡織等行業。減速器的齒輪圓周速度不大于 20m/s允許正、反轉；適用于水平臥式安裝．前后傾斜角不大于20°,直聯電機為Y系列三相異步四級電動機。電機的安裝型式為B5或B35：工作環境溫度為0℃～40℃。本產品按ZBJ19009-88標準制造。產品為輸入、出軸位于同一軸線的全漸開線外嚙合齒輪傳動結構。主要傳動零件采用優質合金鋼材質。齒輪經滲碳淬火磨齒工藝制造，精度為GB10095-88.6級。

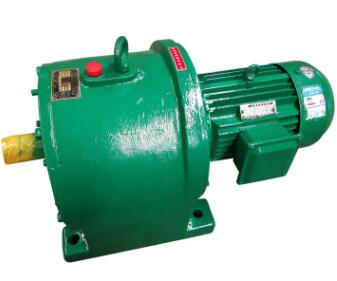

TY224減速機實物拍攝圖：
TY224系列同軸式齒輪減速機ZBJ19009-88具體型號
TY50減速機,TY63減速機,TY80減速機,
TY100減速機,TY112減速機,TY125減速機,
TY140減速機,TY160減速機,TY180減速機,
TY200減速機,TY224減速機,TY250減速機
TY50、TY63、TY80、TY100、TY115、TY125、TY140、TY160、TY180、TY200、TY224、TY250
TY224系列同軸式硬齒面齒輪減速機用途和適用范圍
用途和適用范圍
產品可通用于冶金、礦山、運輸、能源、建材、輕化等行業的機械傳動。其適用范圍如下：
配用Y系列三相異步電機，輸入轉速1500r/min，電機安裝形式為B5或B35（對配用6級電機、變速調速電機、防爆電機等作非標形式具體協商）；
用于水平或前后傾角不大于20°位置安裝；
TY224系列同軸式硬齒面齒輪減速機承載能力
按機械強度計算的，選用系數K=1.5，2，3時的配用電機功率P1
減速器的公稱輸入功率P1
選用系數K=1.5 電機同步轉速：n1=1500r/min
公稱 傳動比 i | 規 格 | |||||||||||
50 | 63 | 80 | 100 | 112 | 125 | 140 | 160 | 180 | 200 | 224 | 250 | |
公稱輸入功率P1（kW） | ||||||||||||
14 | 1.1 | 1.5 | 4 | 7.5 | 11 | 15 | 22 | 30△ | 45△ | 55△ | 90△ | － |
16 | 1.1 | 1.5 | 3 | 5.5 | 11 | 15 | 18.5 | 22 | 37△ | 55△ | 75△ | － |
18 | 1.1 | 1.5 | 3 | 5.5 | 11 | － | 15 | 22 | 37△ | 45△ | 55△ | 90△ |
20 | 0.75 | 1.5 | 2.2 | 5.5 | 7.5 | 11 | 15 | 22 | 30 | 37 | 55△ | 75△ |
22.4 | 0.75 | 1.5 | 2.2 | 4 | 7.5 | 11 | － | 18.5 | 30 | 37 | 55△ | 75△ |
25 | 0.75 | 1.1 | 2.2 | 4 | 5.5 | 7.5 | 11 | 15 | 22 | 37 | 45 | 55 |
28 | 0.75 | 1.1 | 2.2 | 4 | 5.5 | 7.5 | 11 | 15 | 22 | 30 | 45 | 55 |
31.5 | － | 0.75 | 1.5 | 3 | 5.5 | 7.5 | 11 | 15 | 22 | 30 | 37 | 55 |
35.5 | － | 0.75 | 1.5 | 3 | 4 | 5.5 | 7.5 | 11 | 18.5 | 22 | 37 | 45 |
40 | － | 0.75 | 1.5 | 3 | 4 | 5.5 | 7.5 | 11 | 15 | 22 | 30 | 45 |
45 | － | － | － | 2.2 | 3 | 4 | 7.5 | 11 | 15 | 18.5 | 22 | 37 |
50 | － | － | － | － | 3 | 4 | 7.5 | － | 11 | 18.5 | 22 | 30 |
56 | － | － | － | － | 3 | 4 | － | 7.5 | 11 | 15 | 22 | 30 |
63 | － | － | － | － | 2.2 | 3 | 4 | 5.5 | 11 | 15 | 18.5 | 22 |
71 | － | － | － | － | － | 3 | 4 | 5.5 | 7.5 | 11 | 18.5 | 22 |
80 | － | － | － | － | － | 3 | 4 | 5.5 | 7.5 | 11 | 15 | 22 |
90 | － | － | － | － | － | － | 3 | 4 | 7.5 | － | 15 | 18.5 |
100 | － | － | － | － | － | － | 3 | 4 | － | 7.5 | 11 | 15 |
注：帶“△”者須校核熱功率。
環境溫度為－40～45℃。低于0℃時啟動前應予熱潤滑油至8℃以上。高于45℃時應結合熱功率校核，采取相應措施。
